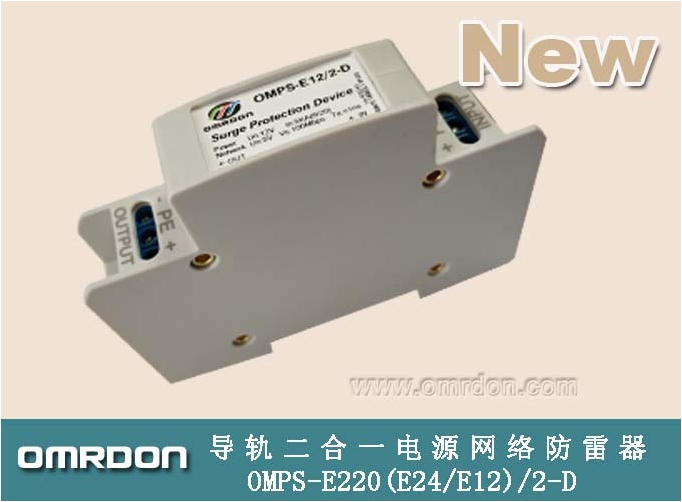

OMPS-E12/2-D導軌式電源網絡二合一防雷器-
歐姆雷盾（OMRDON）CCTV視頻監控系統網絡攝像機二合一防雷器（又稱：網絡攝像機防雷器，電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類高清網絡攝像機（HD Network Camera）電源和網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。
| 名稱 | OMPS-E12/2-D導軌式電源網絡二合一防雷器 | |
| SPD類別 | 復合型SPD | |
| SPD功能 | 具有限壓、限流功能 | |
| 型號 | OMPS-E12/2-D | |
| 類型 | 電源 | 網絡 |
| 標稱工作電壓Un | 12V | 5V |
| 最大持續運行電壓UC | 18V | 8V |
| 額定負載電流IL | 5A | 500mA |
| 標稱放電電流 | 5kA | |
| 最大放電電流 | 10kA | |
| 電壓保護水平 | ≤48V | ≤20V |
| 響應時間ta | ≤25ns | ≤1ns |
| 插入損耗Ae | —— | ≤0.3dB |
| 接口類型 | 端子+RJ45 | |
| 失效指示 | 綠色:正常 熄滅:失效 | -- |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |
| 工作溫度環境 | -40℃…+85℃ | |
| 安裝方式 | 35mm導軌安裝 | |
| 外形尺寸 | 90*67*18mm | |
| 外殼材料 | 阻燃塑料 | |
| 外殼保護等級 | IP20 | |
| 測試標準 | GB18802.1 GB/T 18802.21 | |
1.防雷器輸出端所有端口均連接被保護設備。
2.正負線路請勿接反或接錯,切記不可帶電作業。
3.防雷器安裝在被保護設備前端越近效果越好。
4.設備需要定期檢查，產品劣化后必須立即更換。
5.接地一定要良好且接地電阻不大于4歐姆。
防雷器尺寸及接線圖：
